CAXA三维 CAD教程:CAXA送您“转运蛋”

作者:贾存芝

CAXA实体设计(三维CAD)是唯一集创新设计、工程设计、协同设计于一体的新一代三维 CAD解决方案。它包含三维建模、协同工作和分析仿真等各种功能,其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身。[返回河北首页

    忙忙碌碌又工作半年了,不论得或失,小编今天用CAXA实体设计做个“转运蛋”送给您,祝所有工程师们工作顺利,事事顺心!接下来就用CAXA实体设计的旋转、表面字体编辑等功制作“转运蛋”。

    第一步:制作蛋体

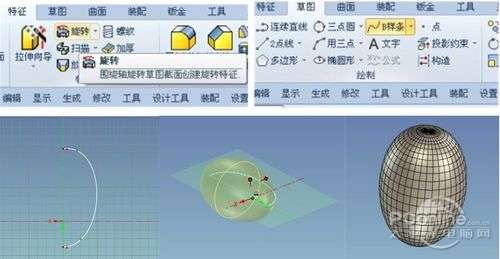

    打开CAXA实体设计2013友好界面。选择<特征>中的<旋转向导>,点工作区任意点,弹出对话框点击<完成>。进入草图环境,选择工具<B样条>,绘制如图蛋形半圆弧,点击<完成>生成旋转体预览,选择确定生成蛋体。

    第二步:制作“运”字

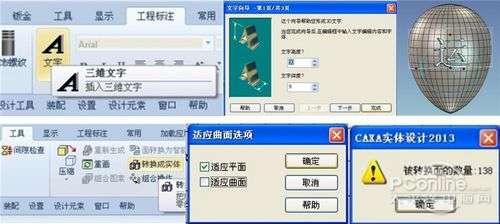

    在工具栏,选择<工程标注>的<文字>(三维文字)弹出对话框点击<完成>,三维文字出现在工作区,双击文字,在弹出的文字编辑框里输入“运”字,并调整字体大小。按F10键启动三维球,利用控制柄将“运”字移动到适合蛋体表面。按F10键退出三维球。
    选中“运”字,在工具栏,选择<工具>,再选<转换成实体>,弹出对话框,选择“适应平面”,点击“确定”弹出对话框提示“被转换面数量138”,生成实体文字。

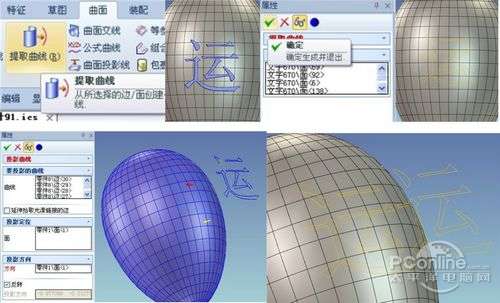

    在工具栏中选择<曲面>——<提取曲线>,全部选择“运”字各实体表面各边,点“确定”提取“运”字曲线。在设计树中选择文字右键选择“隐藏选中图素”,生成示图。
    再选中工具栏的<曲面>,点击<曲面投影线>,全部选择“运”字各线,选择蛋面为投影定位,调整投影方向,生成投影预览,点对勾确定,“运”字曲线投影到蛋面上。

    第三步:生成“转运蛋”

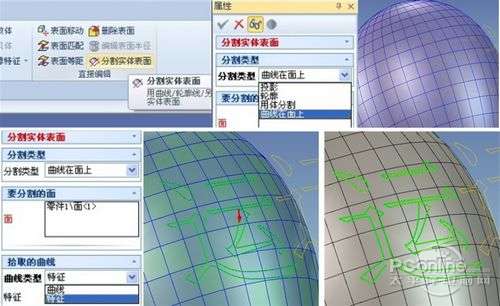

    选择<特征>——<分割实体表面>设置属性(分割类型:曲线在面上),选择蛋面;(曲线类型:特征)选择蛋面是投影运字。“确定”完成操作。

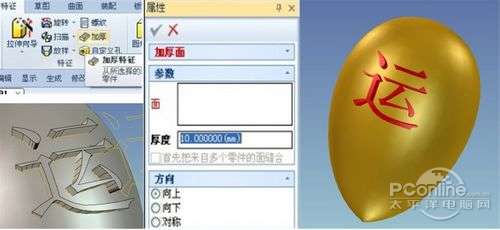

    选择<特征>——<加厚(加厚特征)>,设置属性(厚度:10mm)选取蛋面运字,生成实体“运”字。 同理,隐藏原投影运字曲线。经过渲染,最后生成“转运蛋”。

    上面的操作我们可以练习利用CAXA实体设计的旋转、表面字体编辑等功能简单制作“转运蛋”。您也做一枚“转运蛋”送给亲朋好友吧!
