CAXA实体设计三维CAD教程:绘制橄榄球

作者:贾存芝

CAXA实体设计(三维CAD)是唯一集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案。易学易用、快速设计和兼容协同是其最大的特点。它包含三维建模、协同工作和分析仿真等各种功能,其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身。[返回河北首页

    今天,我们利用CAXA实体设计三维CAD的曲线裁剪、旋转、扫描等功能,绘制一个橄榄球。

    第一步:基本体生成

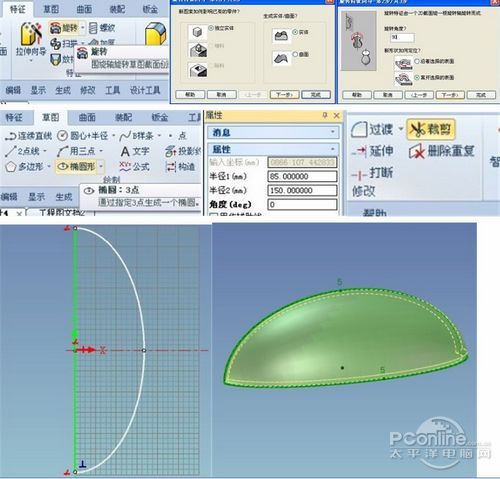

    在工具栏里选择特征中的“旋转”,弹出“旋转特征向导”点下一步,设置旋转角度(90),点“完成”进入草图环境。利用二维草图绘图工具中“椭圆形”:属性(半径1:85;半径以2:150),以坐标原点为中心绘制椭圆形。利用“裁剪”工具,裁剪椭圆形一半。“确定”生成旋转体。

    再在工具栏中选择特征的“圆角过渡”,设置过渡半径(5mm),选择旋转体两半圆边,生成过渡角。

    第二步:球体生成

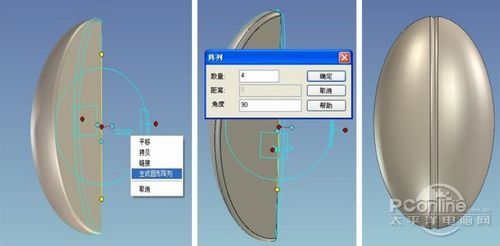

    选择中旋转体,按F10键启动三维球,点击长轴方向控制柄呈黄色,点右键旋转三维球任意角度松开右键了,选择“生成圆形阵列”,弹出对话框(设置:数量4;角度90)然后点击“确定”生成球体。

    第三步:线基体生成

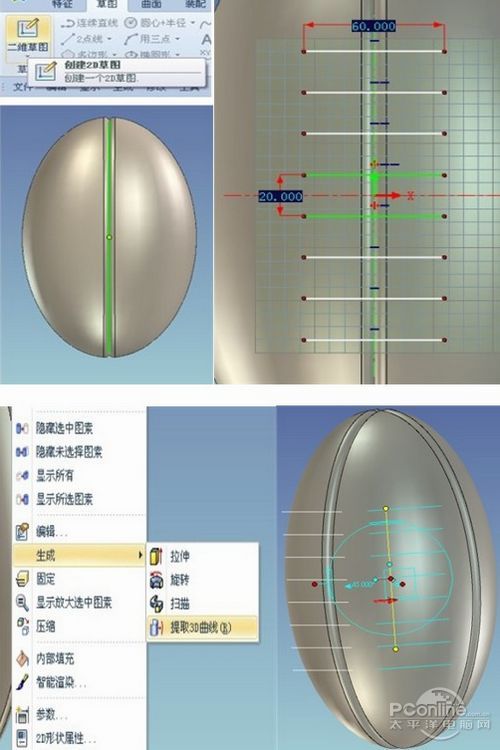

    在功能区选择选择<草图>点击<创建2D草图>,点击球体”使长轴中心点,右键选择<确定>进入2D草图环境。分加经坐标原点为基准,绘制间距20mm,长60mm的直线共8条。然后“确定”退出2D草图环境。

    选择2D草图,右键点“生成”选择“提取3D曲线”,选中3D曲线,按F10键启动三维球,点击长轴方向控制柄呈黄色,点左键旋转三维球任意角度(设置角度:45),再按F10键退出三维球。

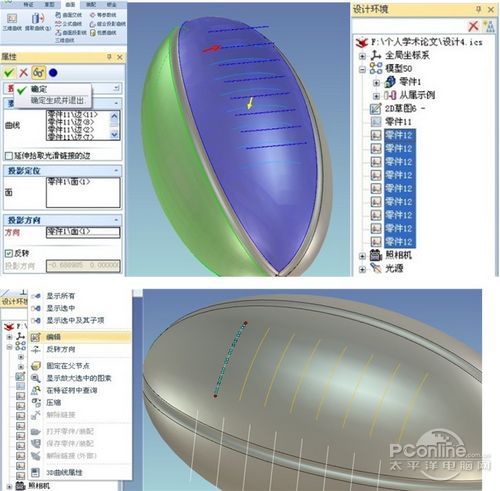

    在功能区选择<曲面>中的<曲面投影线>,选择“曲线”和“曲面”,对曲线投影。在设计环境目录树中,选择2D草图和生成的3D曲线。在设计环境目录树中,选择投影线“CTrl+c”,然后“CTrl+V”命令,复制八项投影零件。选择第一投影零件,右键“编辑”,进入三维曲线编辑环境,保留第一条线,分别删除其它7条线。(同样操作,依次编辑其他曲线)。最后生成八条3D曲线。

    第四步:生成线

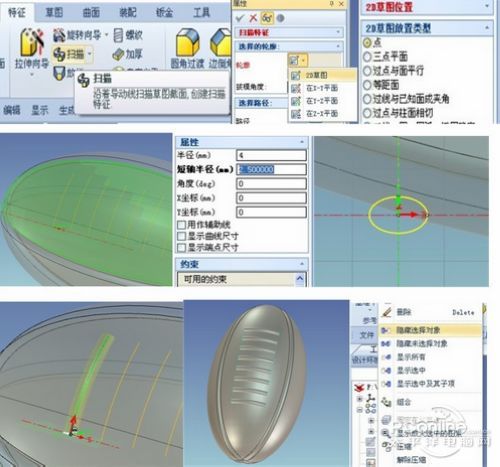

    在工具栏的特征中选择“扫描”,轮廓“2D草图”,2D草图位置为“点”,点第一条投影线一端点,进入2D草图环境,利用二维草图绘图工具中“椭圆形”:属性(半径:4;短轴半径:2.5),以坐标原点为中心绘制椭圆形。“完成”生成预览,然后“确定”,生成扫描体;同样,编辑其它7条扫描体。在设计环境目录树下,选择8条扫描体右键“隐藏选择对象”。

    在工作区,选择球体一半圆线,右键选择“提取曲线”,选中曲线按F10键启动三维球,同上操作旋转曲线,设置角度(315);对曲线圆形阵列,设置属性(数量:2;角度:5),生成后退出三维球。同上操作方法,对两条弧线三维曲线编辑,利用扫描生成扫描体。

    在设计环境目录树下,选择8条扫描体显示。在工具栏的特征中选择“圆角过渡”(半径:2)选择扫描体各棱边圆角过渡。

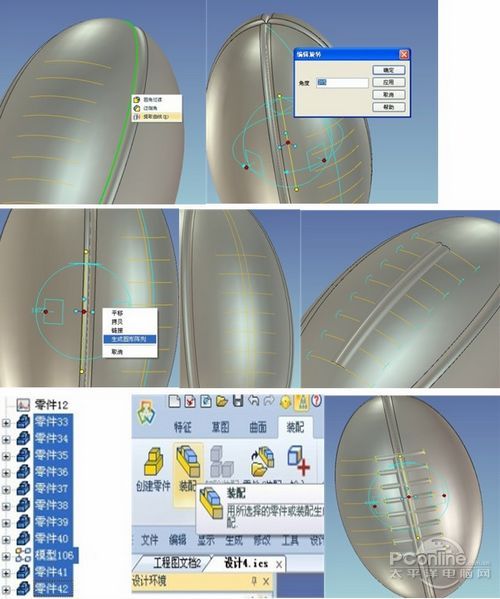

    按住“CTrl”键不放,左键点击10条扫描体成选中状态,然后点击工具栏中装配的“装配”,此时10条扫描体生成装配体。选择装配体按F10键启动三维球,旋转45度角。生成橄榄球造型。

    第四步:生成橄榄球

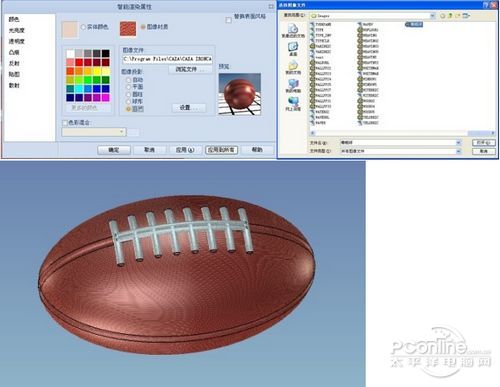

    选择球体,对球体简单渲染,右键渲染,设置“智能渲染属性”(选中:图像材质,图像文件选择“橄榄球”),同样,对线型渲染。取后生成橄榄球。

    橄榄球至此已经全部完成,希望大家通过这篇文章能够了解在CAXA2013实体设计创新模式下如何灵活创建草图,使用曲线裁剪等功能,如何设置智能渲染属性并能灵活使用三维球。赶快登录CAXA官网(http://www.caxa.com/ ),免费下载一套CAXA实体设计软件,尝试做出心中想要的效果!
