CAXA二维CAD教程:定义无名称的块

作者:李琦

CAXA电子图板(二维CAD)2013版,专为工业工程师打造,轻松实现工程师们的“所思即所得”。它依据中国机械设计的国家标准和使用习惯,提供专业绘图工具和辅助设计工具,通过简单的绘图操作将新品研发、改型设计等工作迅速完成,提升工程师专业设计能力。
今天和大家分享的经验是在使用CAXA电子图板(二维CAD)2013版快速定义无名称的块,方便用户操作使用。
CAXA电子图板(二维CAD)2013版在对图形进行块的定义的时候会让用户对块定义一个名称,对于像我这样早已习惯了CAXA电子图板2007版的用户,感觉有些繁琐,如何避开这个名称定义就是今天我要向大家分享的方法(有讨巧的嫌疑)。这里我先建立了一个图形文件,如图:

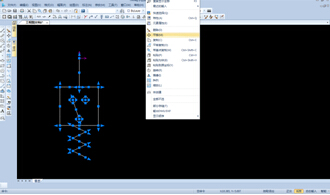

我们选中图形后,单击右键-平移,如图:

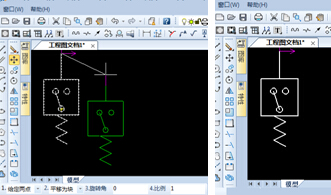

在立即菜单处选择“平移为块”,如图:

选择图形的任一方便选取、定义的点,稍微移动鼠标再恢复原位置,即完成了块的定义。

其实,我这里定义的块也是有名称的,块的名称我们可以通过选取块后,单击右键-元素属性,在打开的文本文件中清晰的标注着块的名称(系统自动分配的),如图:

此方法定义的块具备CAXA电子图板(二维CAD)2013版定义名称块的全部功能、属性,在电子图板的绘制中很方便实用。
